微通道板探測器高壓電源的應用性分析
微通道板（Microchannel Plate，簡稱MCP）探測器是一種基于電子倍增原理的高靈敏度探測設備，廣泛應用于粒子物理、天文學、質譜分析、醫學成像等領域。作為MCP探測器的核心組件之一，高壓電源在其中扮演著至關重要的角色。本文將從技術原理、性能要求及應用挑戰等方面探討高壓電源在微通道板探測器中的應用性。
一、微通道板探測器的工作原理與高壓電源的作用
微通道板探測器的核心部件是微通道板，其由大量平行排列的微米級玻璃毛細管組成，每根毛細管內壁涂覆有導電材料和二次電子發射材料。當帶電粒子或光子撞擊MCP表面時，會激發產生初始電子。這些電子在進入微通道后，在強電場作用下不斷撞擊內壁并引發二次電子發射，從而實現信號的倍增效應。
高壓電源的主要作用是為微通道板提供穩定的直流高壓電場。通常情況下，MCP兩端需要施加數百伏至數千伏的電壓差，以確保內部電場強度足夠高，能夠有效驅動電子運動并觸發二次電子發射過程。因此，高壓電源的性能直接影響到MCP探測器的增益特性、時間分辨率以及信噪比等關鍵指標。
二、高壓電源的性能要求
為了滿足微通道板探測器的特殊需求，高壓電源需要具備以下幾個方面的性能特點：
1. 高精度與穩定性
微通道板探測器對工作電壓的變化非常敏感，即使是毫伏級別的波動也可能導致增益變化或信號失真。因此，高壓電源必須具有極高的輸出電壓精度（通常優于0.1%），并且能夠在長時間運行中保持穩定。
2. 低紋波與噪聲
高壓電源的輸出紋波和噪聲會直接耦合到MCP探測器的信號中，影響探測結果的準確性。特別是在低能量粒子檢測或弱信號放大場景下，這種干擾尤為顯著。因此，高壓電源的設計需采用先進的濾波技術和屏蔽措施，以降低輸出紋波和電磁干擾。
3. 快速響應能力
在某些動態實驗環境中，例如脈沖式粒子束探測或高速掃描成像系統中，高壓電源需要能夠快速調整輸出電壓，以適應不同探測條件的需求。這要求電源具有良好的瞬態響應特性和可編程控制功能。
4. 小型化與高效能
許多應用場景（如航天探測器或便攜式醫療設備）對體積和重量提出了嚴格限制，同時還需要兼顧能源效率。因此，高壓電源模塊應盡可能緊湊輕便，并通過優化電路設計提升轉換效率。
5. 安全性與可靠性
高壓電源本身存在一定的安全隱患，尤其是在高電壓環境下操作時。因此，除了基本的過壓保護、短路保護等功能外，還需考慮絕緣設計、散熱管理等因素，以確保長期使用的安全性和可靠性。
三、高壓電源在實際應用中的挑戰
盡管高壓電源技術已經取得了長足進步，但在微通道板探測器的實際應用中仍然面臨一些挑戰：
1. 環境適應性問題
在極端溫度、濕度或輻射條件下，高壓電源的性能可能會受到顯著影響。例如，在太空探測任務中，低溫可能導致電子元件參數漂移，而高輻射環境則可能引起器件老化甚至失效。因此，如何提高高壓電源的環境適應性是一個重要課題。
2. 集成化設計難題
隨著探測系統向多功能、小型化方向發展，高壓電源與其他組件的集成變得愈發復雜。如何在有限的空間內實現高效的功率分配和熱管理，同時避免相互間的電磁干擾，是當前研究的重點之一。
3. 成本與性價比平衡
雖然高性能高壓電源可以顯著提升探測器的整體表現，但其高昂的研發和制造成本往往成為制約因素。如何在保證性能的同時降低成本，是推動技術普及的關鍵所在。
四、未來發展趨勢
隨著科學技術的不斷進步，高壓電源在微通道板探測器領域的應用前景十分廣闊。以下是一些值得關注的發展趨勢：
1. 智能化控制
借助數字信號處理（DSP）和現場可編程門陣列（FPGA）等技術，未來的高壓電源將更加智能化，能夠實時監測自身狀態并自動調整輸出參數，從而更好地匹配探測器的工作需求。
2. 新型材料與工藝
新型半導體材料（如碳化硅、氮化鎵）的應用有望進一步提升高壓電源的效率和耐受能力，同時縮小其體積和重量。
3. 綠色環保理念
在全球倡導節能減排的大背景下，開發低功耗、無污染的高壓電源產品將成為行業的重要方向。
五、總結
綜上所述，高壓電源作為微通道板探測器不可或缺的一部分，其性能優劣直接決定了整個系統的探測能力和應用范圍。面對日益復雜的科學探索和工業需求，研究人員需要從技術創新、工藝改進和成本控制等多個維度入手，持續優化高壓電源的設計與制造水平，為微通道板探測器的廣泛應用奠定堅實基礎。

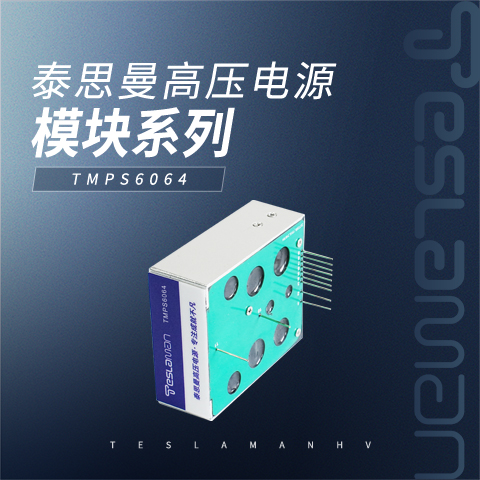

泰思曼 TMPS6064 系列是一款7.5W 直流高壓電源，模塊式結構，最高輸出電壓可達 2.5kV，最高輸出電流為 3mA。具有低噪聲、高效率、緊湊的封裝、低紋波和高穩定性等特點。采用 PCB表面貼裝工藝，DIP 直插方式安裝，金屬外殼灌封封裝，輸出正負單一極性。
典型應用：光電倍增管；靜電印刷；電子束和離子束；電子倍增管檢測器；質譜分析；微通道板檢測器；靜電透鏡；原子能儀器
