鍍膜高壓電源工藝提升分析

鍍膜技術作為現代工業和科學研究中的重要環節，廣泛應用于光學、半導體、顯示面板、光伏以及裝飾涂層等領域。在鍍膜過程中，高壓電源是核心設備之一，其性能直接決定了薄膜的質量、均勻性和附著力。隨著工業需求的不斷提高，對鍍膜高壓電源的工藝要求也愈發嚴格。本文將從鍍膜高壓電源的工作原理、關鍵性能指標以及工藝提升策略等方面進行深入探討。



一、鍍膜高壓電源的工作原理與作用

鍍膜高壓電源的主要功能是為鍍膜工藝提供穩定的高電壓電場，以驅動離子或電子加速撞擊靶材或基材表面，從而實現薄膜沉積。根據鍍膜技術的不同（如磁控濺射、離子束鍍膜、等離子體增強化學氣相沉積PECVD等），高壓電源的具體工作模式也有所差異：

1. 磁控濺射
   在磁控濺射中，高壓電源通過施加直流或脈沖電壓，在靶材表面形成等離子體，使氬離子轟擊靶材并釋放出原子沉積到基材上。高壓電源的輸出特性直接影響濺射速率和薄膜均勻性。

2. 離子束鍍膜
   離子束鍍膜需要高壓電源提供穩定的加速電壓，用于控制離子束的能量和方向，從而精確調控薄膜的厚度和結構。

3. PECVD工藝
   在PECVD工藝中，高壓電源用于激發氣體分子生成等離子體，進而促進化學反應形成薄膜。此時，電源的頻率、波形和穩定性對薄膜的化學成分和致密性起著決定性作用。

鍍膜高壓電源的性能不僅影響薄膜質量，還關系到工藝效率和設備壽命，因此其工藝提升成為行業關注的重點。



二、鍍膜高壓電源的關鍵性能指標

為了滿足鍍膜工藝的需求，鍍膜高壓電源需要具備以下關鍵性能指標：

1. 輸出精度與穩定性
   鍍膜工藝對電壓的波動極為敏感，即使是微小的變化也可能導致薄膜厚度不均或成分偏差。因此，高壓電源需要具備極高的輸出電壓精度（通常優于0.1%），并能在長時間運行中保持高度穩定。

2. 低紋波與噪聲
   高壓電源的輸出紋波和噪聲會直接影響等離子體的穩定性，進而影響薄膜的質量。特別是在精密光學鍍膜或半導體制造中，這種干擾尤為顯著。因此，高壓電源的設計需采用高效的濾波技術和屏蔽措施，以最大限度降低紋波和噪聲。

3. 動態響應能力
   在某些動態鍍膜工藝中（如多層膜沉積或快速切換工藝參數），高壓電源需要能夠在毫秒級別內完成電壓調整，以適應不同的工藝需求。這要求電源具有良好的瞬態響應特性和靈活的可編程控制功能。

4. 寬范圍調節能力
   不同鍍膜工藝對電壓的需求差異較大，例如磁控濺射可能需要數百伏至數千伏的直流電壓，而PECVD則可能需要高頻交流電壓。因此，高壓電源應具備寬范圍調節能力，以滿足多樣化需求。

5. 環境適應性與可靠性
   鍍膜工藝通常在真空環境中進行，這對高壓電源的耐真空能力和散熱設計提出了特殊要求。此外，電源還需具備過壓保護、短路保護等功能，以確保長期使用的安全性和可靠性。



三、鍍膜高壓電源工藝提升策略

為了進一步提升鍍膜高壓電源的性能，滿足高端鍍膜工藝的需求，可以從以下幾個方面入手：

1. 優化電路拓撲結構
   傳統的線性高壓電源雖然穩定性較好，但效率較低且體積龐大。近年來，基于開關電源技術的高壓電源逐漸成為主流。通過引入軟開關技術（如零電壓開關ZVS和零電流開關ZCS），可以顯著提高轉換效率，同時減少電磁干擾（EMI）問題。此外，多級升壓拓撲能夠分階段提升電壓，降低單級電路的壓力，從而提高整體系統的可靠性和安全性。

2. 引入寬禁帶半導體器件
   寬禁帶半導體材料（如碳化硅SiC和氮化鎵GaN）因其優異的耐高溫、高頻特性和低導通電阻，成為提升高壓電源性能的理想選擇。與傳統硅基器件相比，寬禁帶器件能夠在更高頻率下工作，同時顯著降低開關損耗和導通損耗，從而提高效率并減小體積。

3. 智能化控制技術的應用
   基于人工智能（AI）和數字信號處理（DSP）的智能控制算法，能夠實時監測系統狀態并動態調整輸出參數，從而實現最優工藝控制。例如，通過負載自適應調節技術，可以根據靶材材質、基材形狀和工藝條件自動優化電壓、頻率和波形，從而提升薄膜質量。

4. 改進散熱管理
   高壓電源在運行過程中會產生一定的熱量，如果散熱不良，可能導致器件溫度升高，進而增加損耗并影響穩定性。因此，高效的散熱設計（如液冷、風冷或熱管技術）對于維持高效率和長壽命至關重要。

5. 提升抗干擾能力
   在鍍膜工藝中，等離子體放電可能產生較強的電磁干擾，影響高壓電源的正常運行。通過優化屏蔽設計、采用差分信號傳輸以及增強濾波網絡，可以有效提升電源的抗干擾能力，確保工藝穩定性。



四、實際應用中的挑戰

盡管鍍膜高壓電源的工藝水平已經取得了顯著進步，但在實際應用中仍面臨一些挑戰：

1. 復雜工藝條件下的適應性
   不同鍍膜工藝對高壓電源的需求各異，例如磁控濺射需要穩定的直流電壓，而PECVD則需要高頻交流電壓。如何設計適應性強的高壓電源是未來研究的重點。

2. 小型化與高效率的平衡
   隨著設備向小型化方向發展，如何在有限空間內實現高效散熱和高功率密度，成為設計中的難點。

3. 極端環境下的穩定性
   在真空、高溫或強輻射環境中，高壓電源的性能可能受到影響。因此，如何在極端條件下保持高質量的輸出是一個重要課題。



五、總結

鍍膜高壓電源的工藝提升是推動鍍膜技術發展的關鍵因素之一。通過優化電路拓撲結構、引入寬禁帶半導體器件、應用智能化控制技術以及強化散熱管理，可以顯著提升高壓電源的性能，滿足高端鍍膜工藝的需求。然而，在實際應用中，仍需克服復雜工藝條件和極端環境下的挑戰。

隨著電力電子技術的不斷發展，鍍膜高壓電源將在更多高端領域發揮重要作用，為科學研究和工業生產提供更加高效、可靠的解決方案。

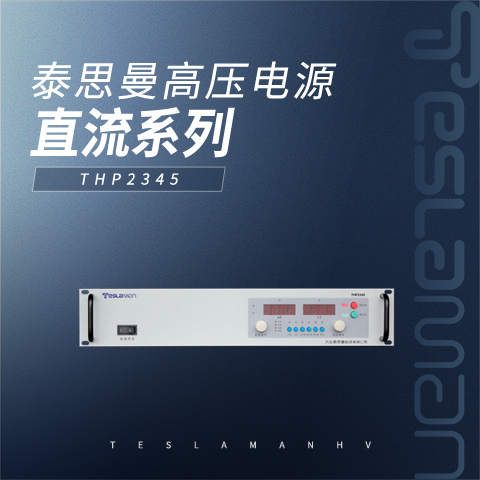

泰思曼 THP2345 系列高功率高壓電源，具有優于峰峰值 0.1%的低紋波。內部采用空氣絕緣方式，具備快速響應單元，具有精準的調節和極低的電弧放電電流。在諸如離子源等負阻性負載應用場合下，可高效可靠運行。

典型應用：耐壓測試；老化測試；刻蝕；鍍膜；半導體應用；離子源；加速器
